Proxmox VEでVLANを利用する

by · 公開済み · 更新済み

Proxmox VEの導入については、以下の記事をご覧下さい。

こんばんは、tukapiyoです。

前回は、Proxmox VEのインストールを行いました。
今回はProxmox VEのVLAN、タグVLAN（IEEE 802.1Q）の紹介と設定を行ってみます。

ESXiとProxmox VEの違い

VMwareのESXiとProxmox VEでは、ネットワーク構成においてそれなりの違いがあります。
まずは、ESXiとProxmox VEの違いを簡単に紹介したいと思います。

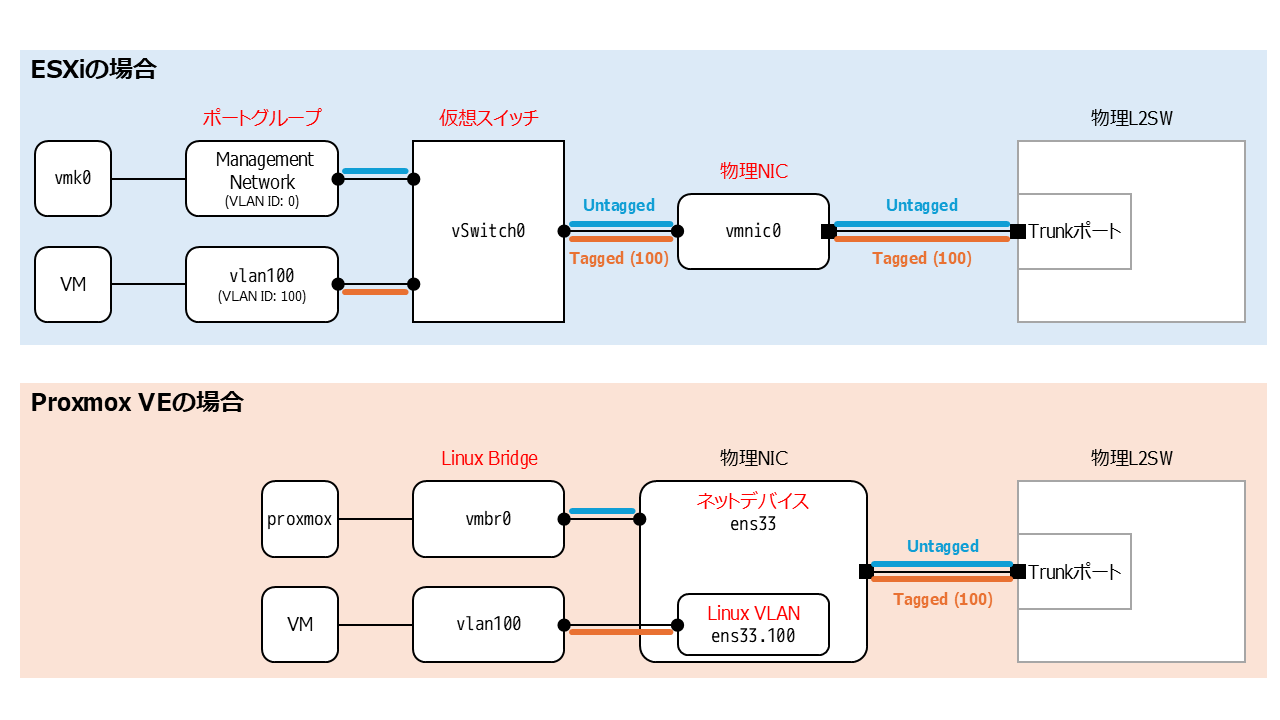

ちなみに、どちらの製品もネットワークの作り方は何通りかあるのですが、この記事では私の中の一般的なESXiのネットワーク構成と、それに対応するProxmox VEのネットワーク構成を図解してみます。

この図では、管理IP（vmk0, proxmox）はVLAN 0（Untagged, Native VLAN）、VMはVLAN 100（Tagged）で使う構成としました。
ESXi及びProxmox VE対向となる物理L2SWのポートはTrunkポートとなります。

図の説明

図中で赤文字になっている箇所は、各製品で使われている用語です。

ポートグループのManagement Network、vlan100はポートグループの名称です。
Management Networkは初期で設定されるもの、vlan100は私が作成したポートグループです。

同様に、Linux Bridgeのvmbr0、vlan100はLinuxのブリッジインターフェースの名称です。
vmbr0は初期で設定されるもの、vlan100は私が作成したブリッジインターフェースです。

物理NICはそれぞれvmnic0、ens33となっていますが、ens33はLinuxのudevによる命名で環境により異なります。
ens33.100は、私が作成したens33に対応するVLAN 100のサブインターフェースです。

長いので、以降ではインターフェースをI/Fと書きます。

比較

ESXiでは、仮想スイッチ（vSwitch）を作成し、VLAN毎に用意したポートグループを介してVMを収容します。
ポートグループはVLAN IDを設定でき、VLAN 0にするとタグなしになります。

対してProxmox VEでは、ESXiにおける仮想スイッチとポートグループに該当する部分が、ブリッジI/F（Linux Bridge）に置き換わるようなイメージです。
ただしVLAN IDの設定はサブI/F（Linux VLAN）で行い、ブリッジI/FとサブI/Fを紐付けます。
紐付けるI/FをサブI/Fではなく物理NICにすれば、タグなしになります。

比較表を用意してみました。

ESXi Proxmox VE
仮想マシンの収容場所 ポートグループ ブリッジI/F（Linux Bridge）
VLAN IDの設定箇所 ポートグループ サブI/F（Linux VLAN）
タグVLANの設定 ポートグループにVLAN IDを設定 ブリッジI/FとサブI/Fを紐付け
タグなしの設定 ポートグループのVLAN IDを0に設定 ブリッジI/Fと物理NICを紐付け

Proxmox VEでVLANを設定

前述の構成を実際に設定してみましょう。

VLANサブインターフェースの作成

まずは、VLAN 100のサブインターフェースを作成します。

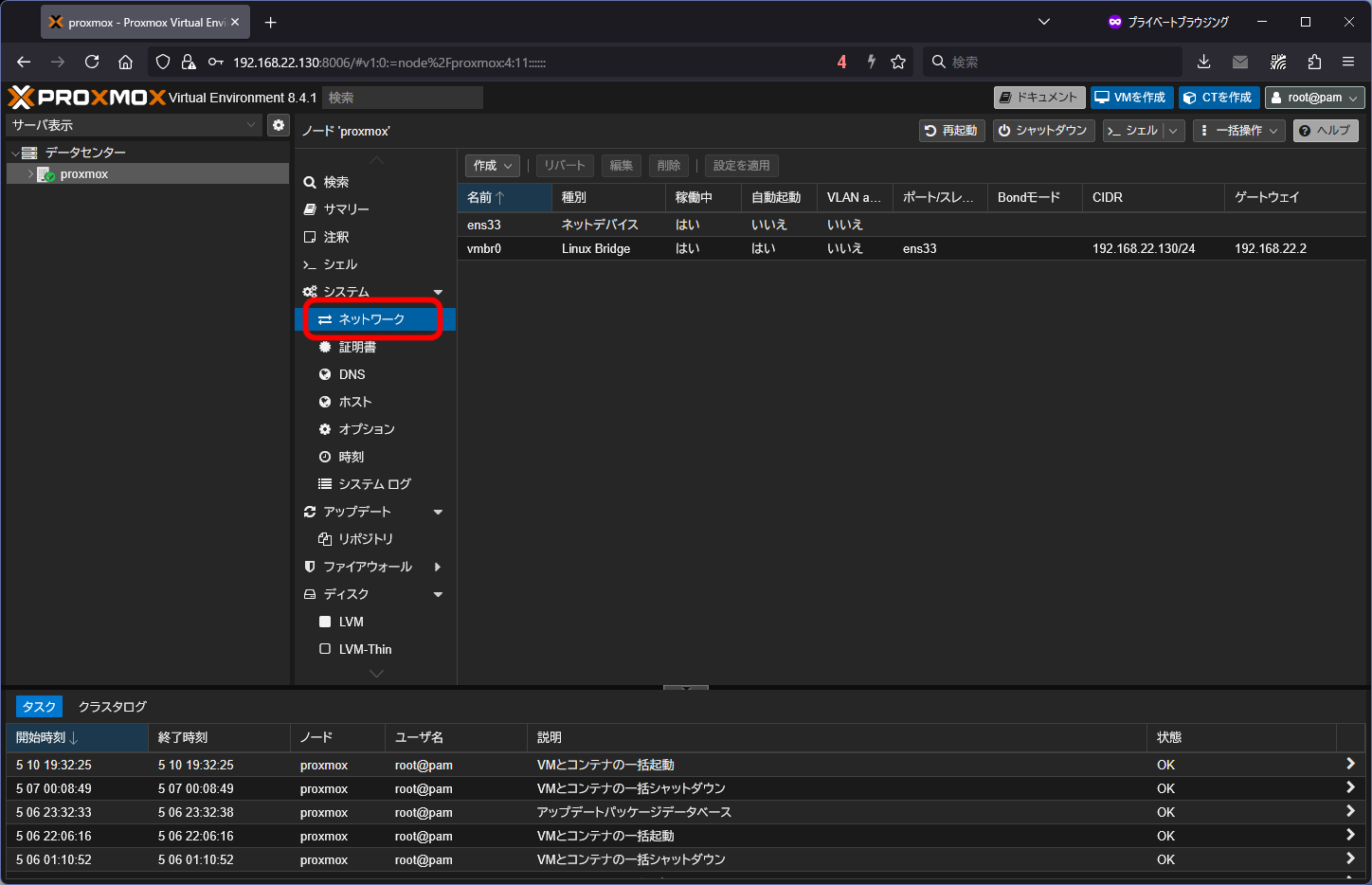

  1. ノード（proxmox）を選択し、「ネットワーク」を開きます。

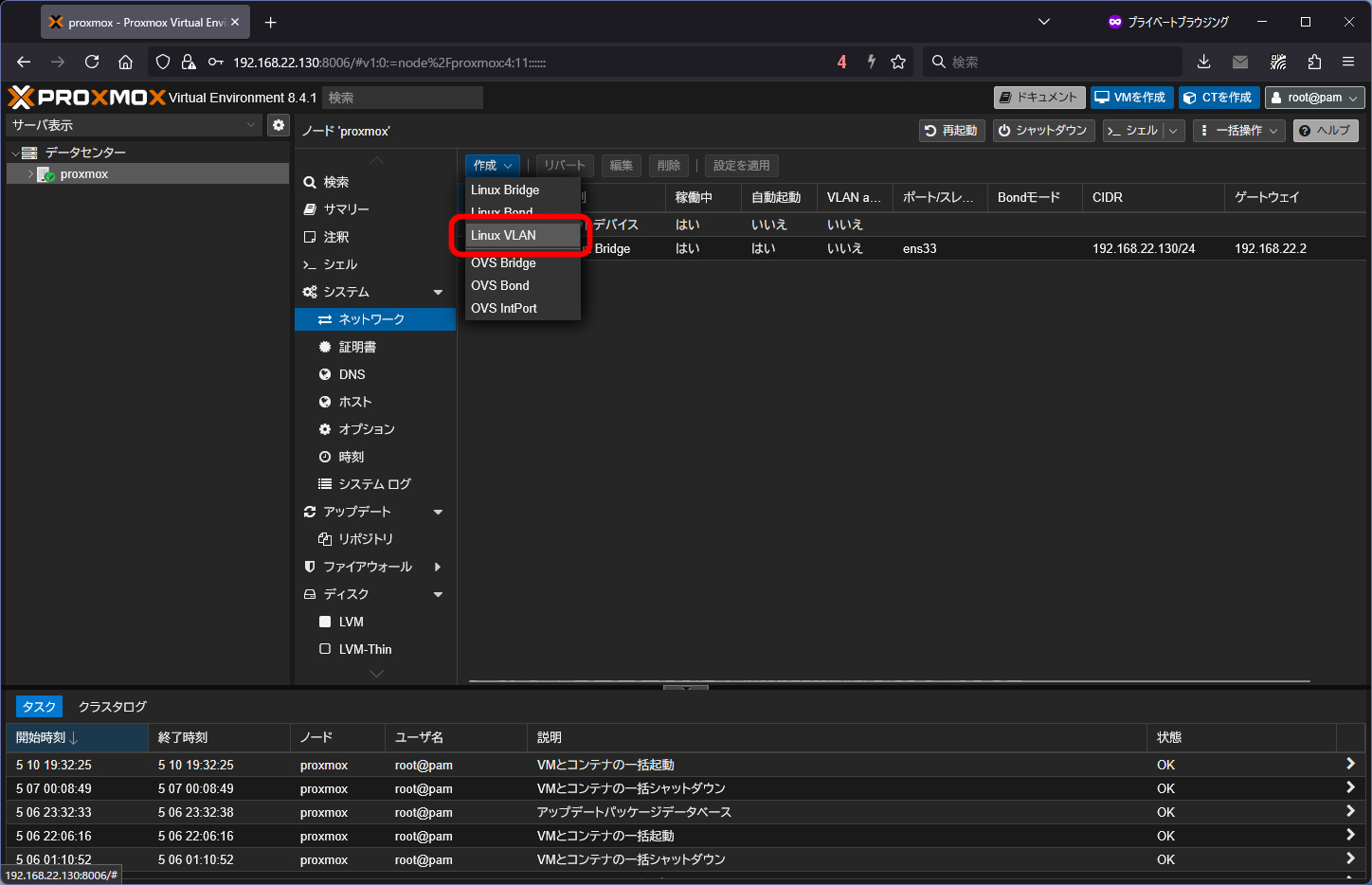

  2. 「追加」を選択して「Linux VLAN」を選択します。

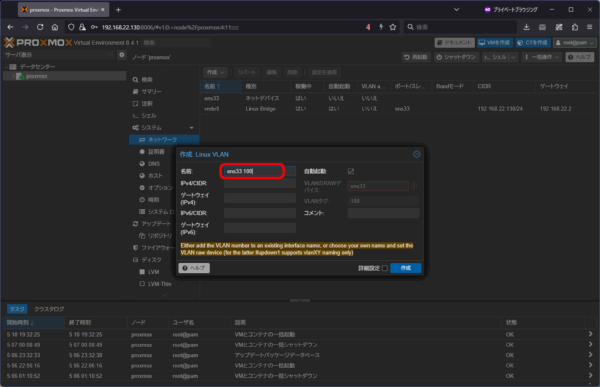

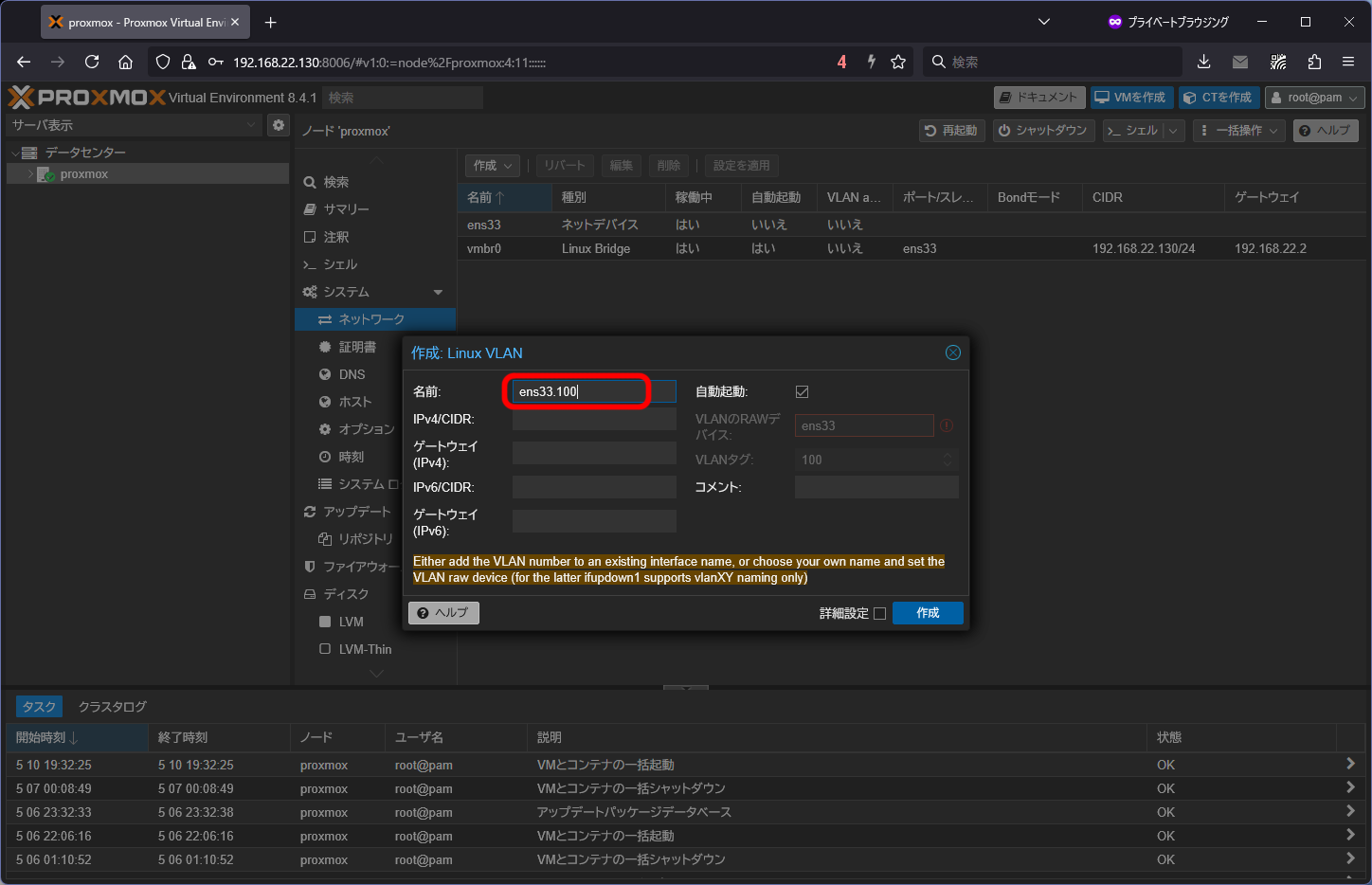

  3. 「名前」にVLANサブインターフェースの名前を入力します。
    命名規則が決まっており、<物理NIC>.<VLAN ID>とする必要があります。
    今回は物理NICがens33でVLAN IDが100なので、ens33.100とします。
    なおens33.100と入力すると、「VLANのRAWデバイス」と「VLANタグ」に自動的に値が入力されます（手動では設定できません）。
    「作成」を選択して確定します。

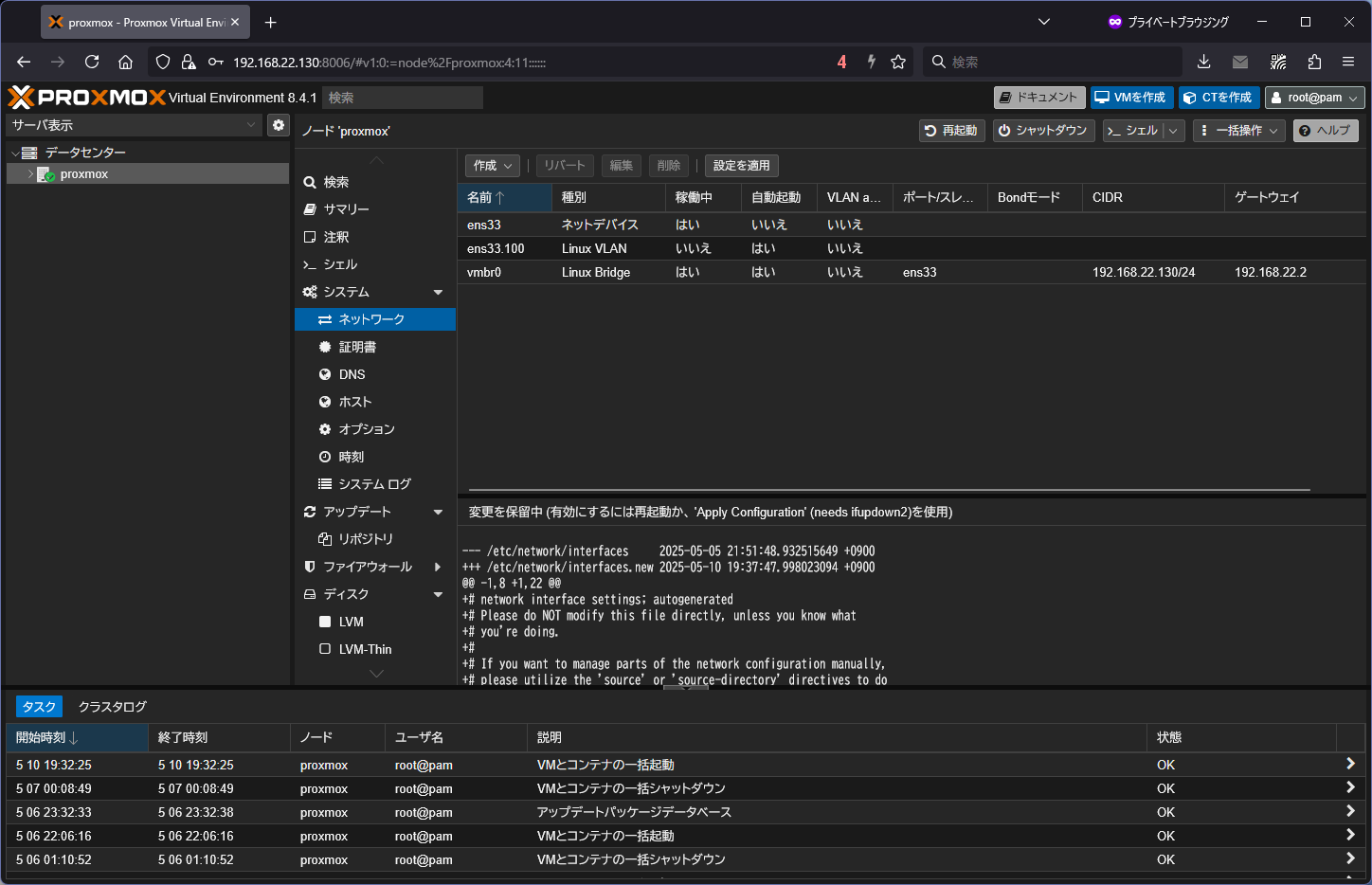

  4. ネットワークの設定は即時反映されず、「変更を保留中」というペインが表示され、設定が保留されていることが分かります。

ブリッジインターフェースの作成

続けてブリッジの作成を行います。

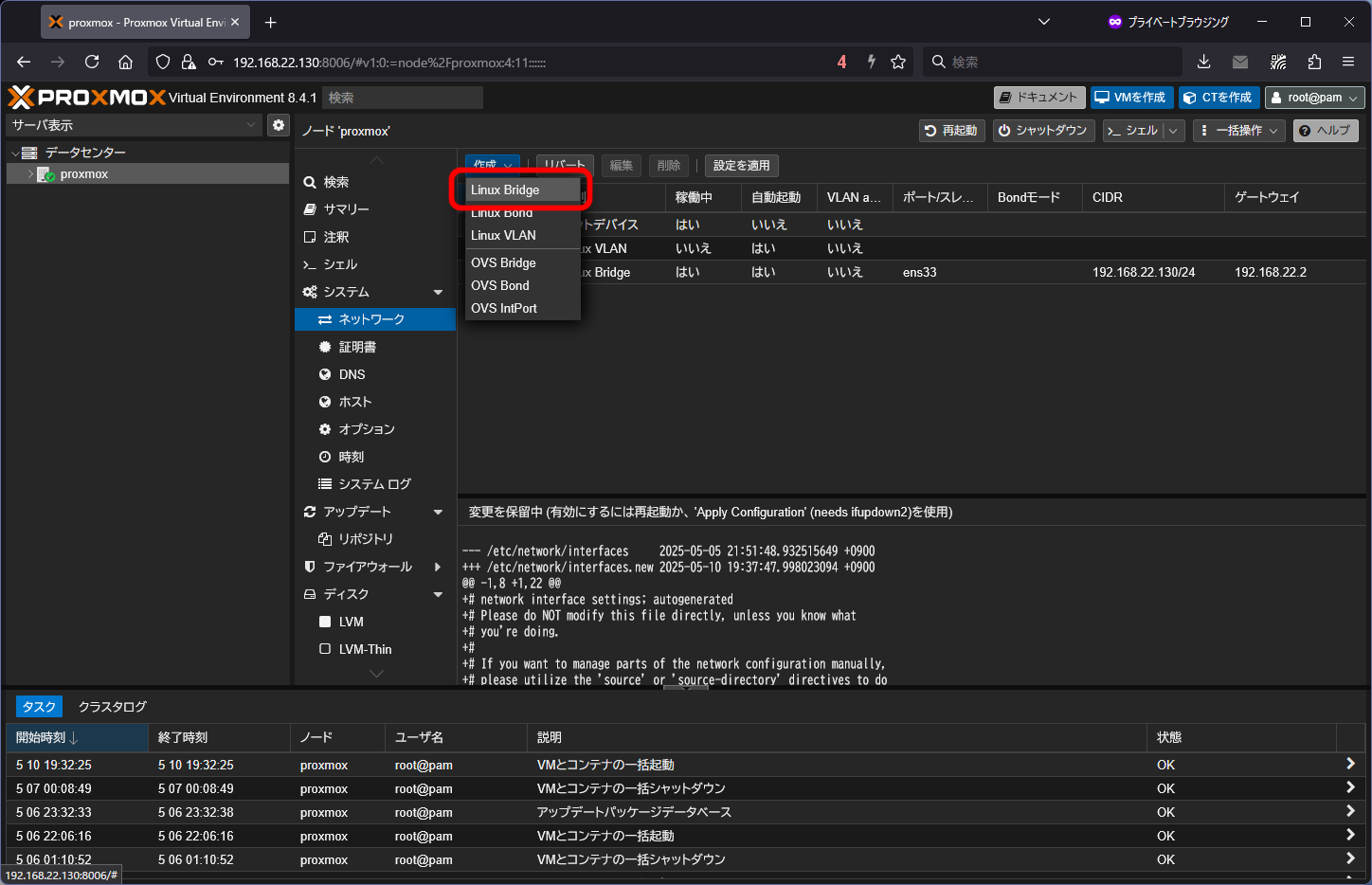

  1. 「作成」を選択して「Linux Bridge」を選択します。

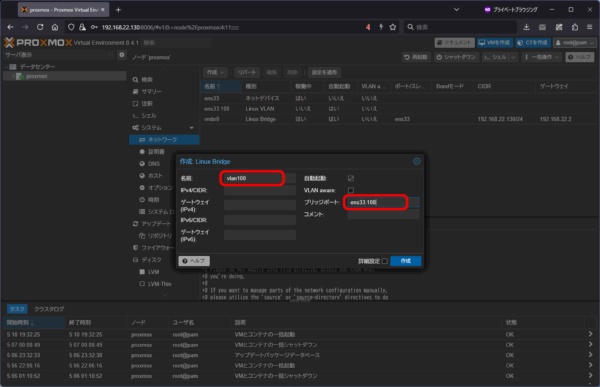

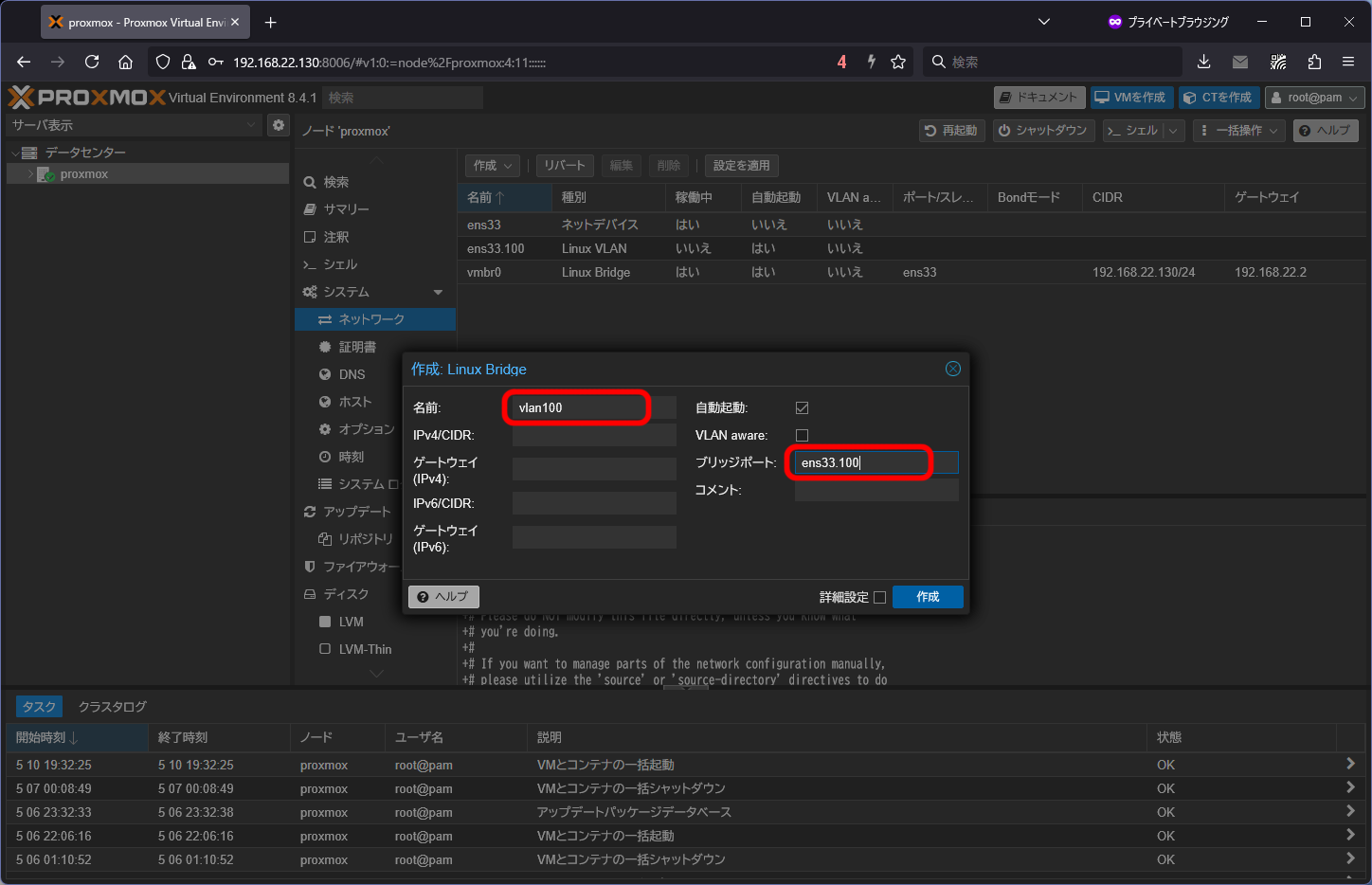

  2. 「名前」にブリッジインターフェースの名前を入力し、「ブリッジポート」に先ほど作成したサブインターフェース名（ここではens33.100）を入力します。
    ブリッジ名はほかの項目と重複しなければ何でも問題ありません。
    今回はvlan100と設定します。
    「作成」を選択して確定します。

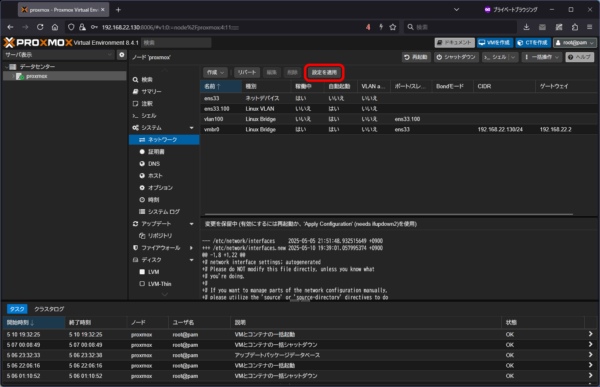

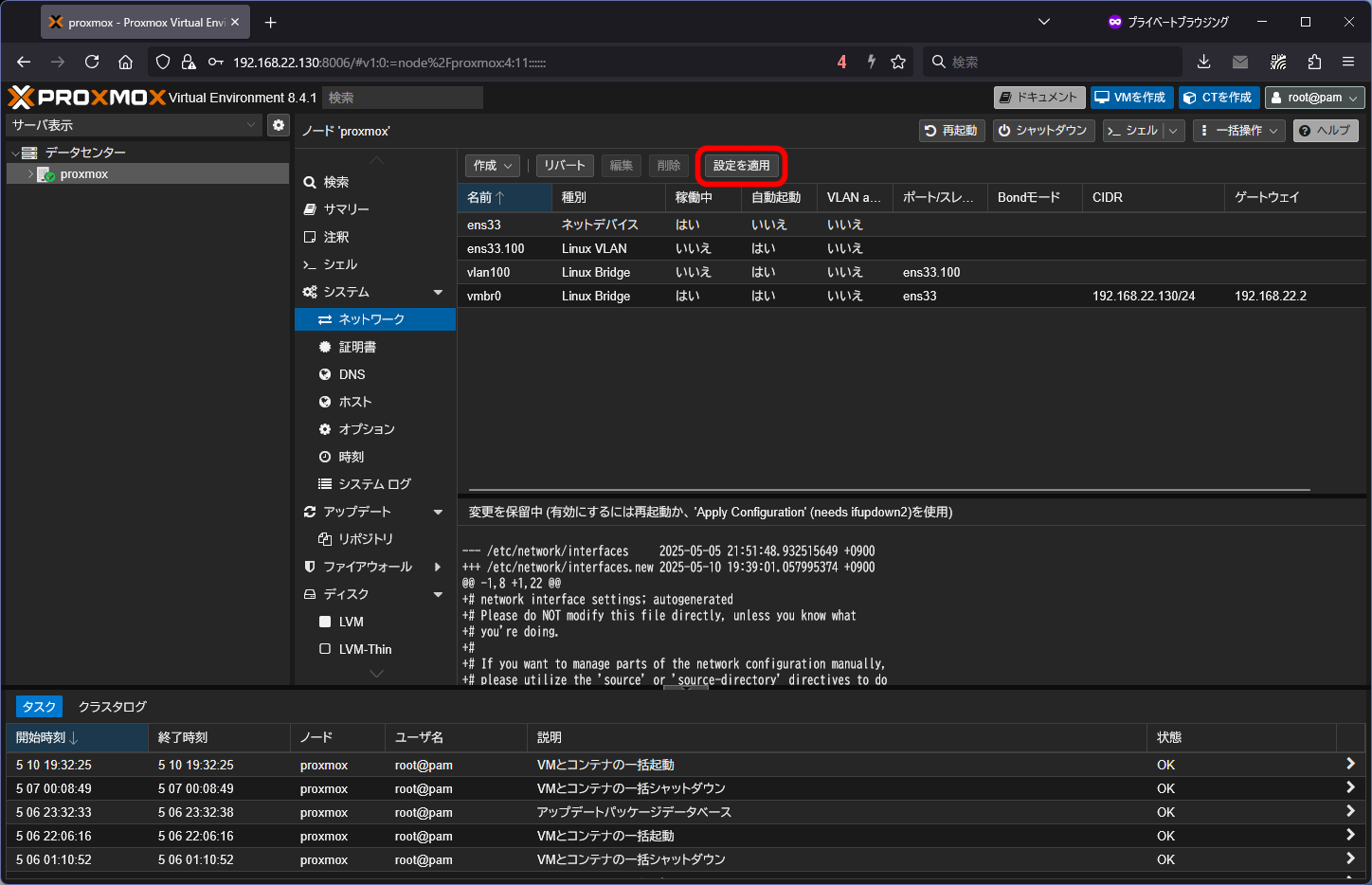

  3. ここまでで、VLANサブインターフェースとブリッジインターフェースの作成ができたので、「設定を適用」を選択して保留中の設定を反映します。

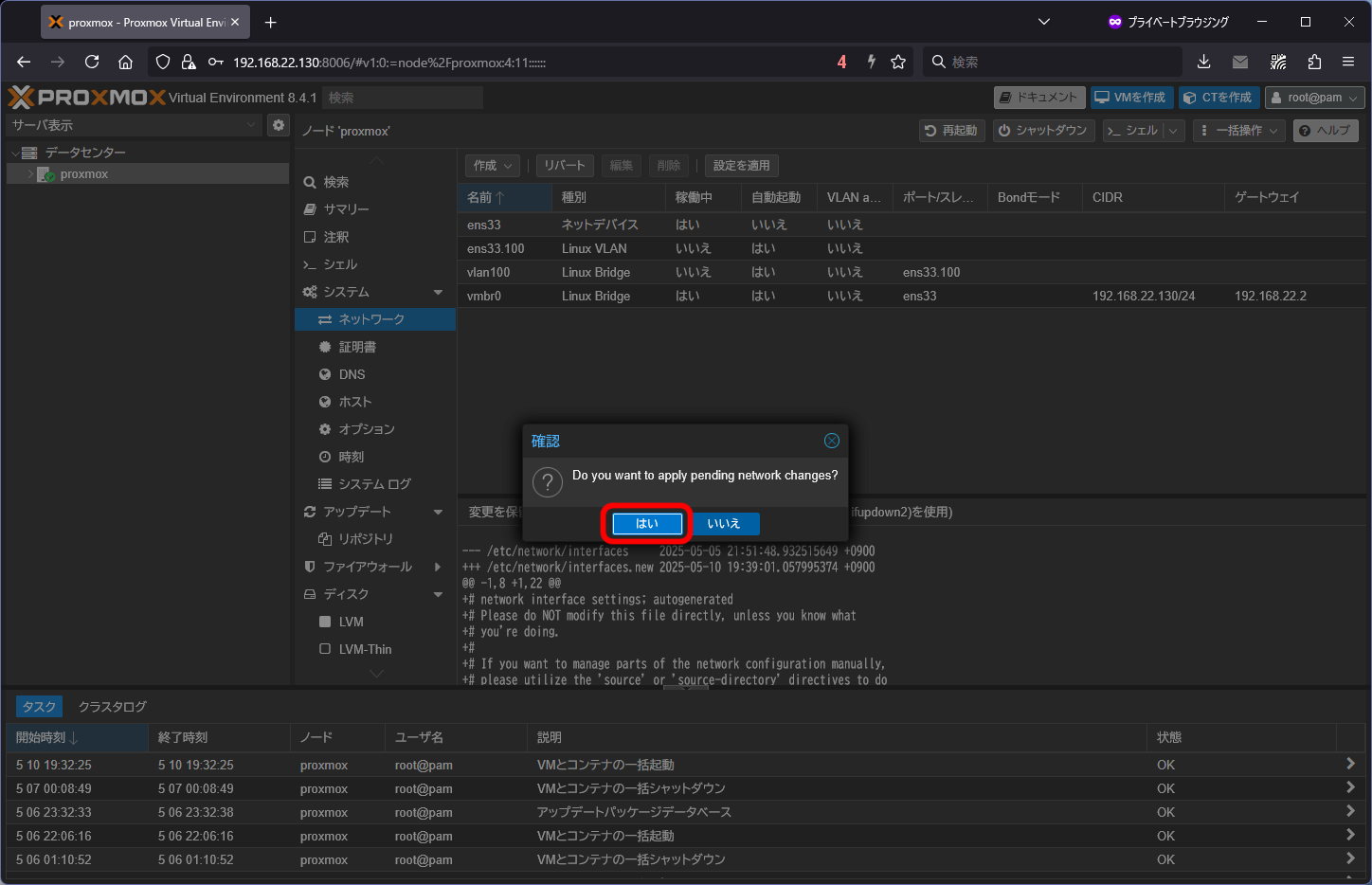

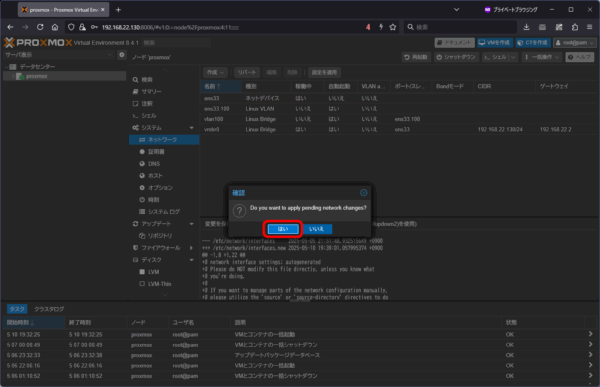

  4. 確認画面で「はい」を選択します。

VMにVLANを割り当て

VMの仮想NICに、VLANと紐付くブリッジインターフェースを設定します。
今回は新規にVMを作成するときの手順で説明します。

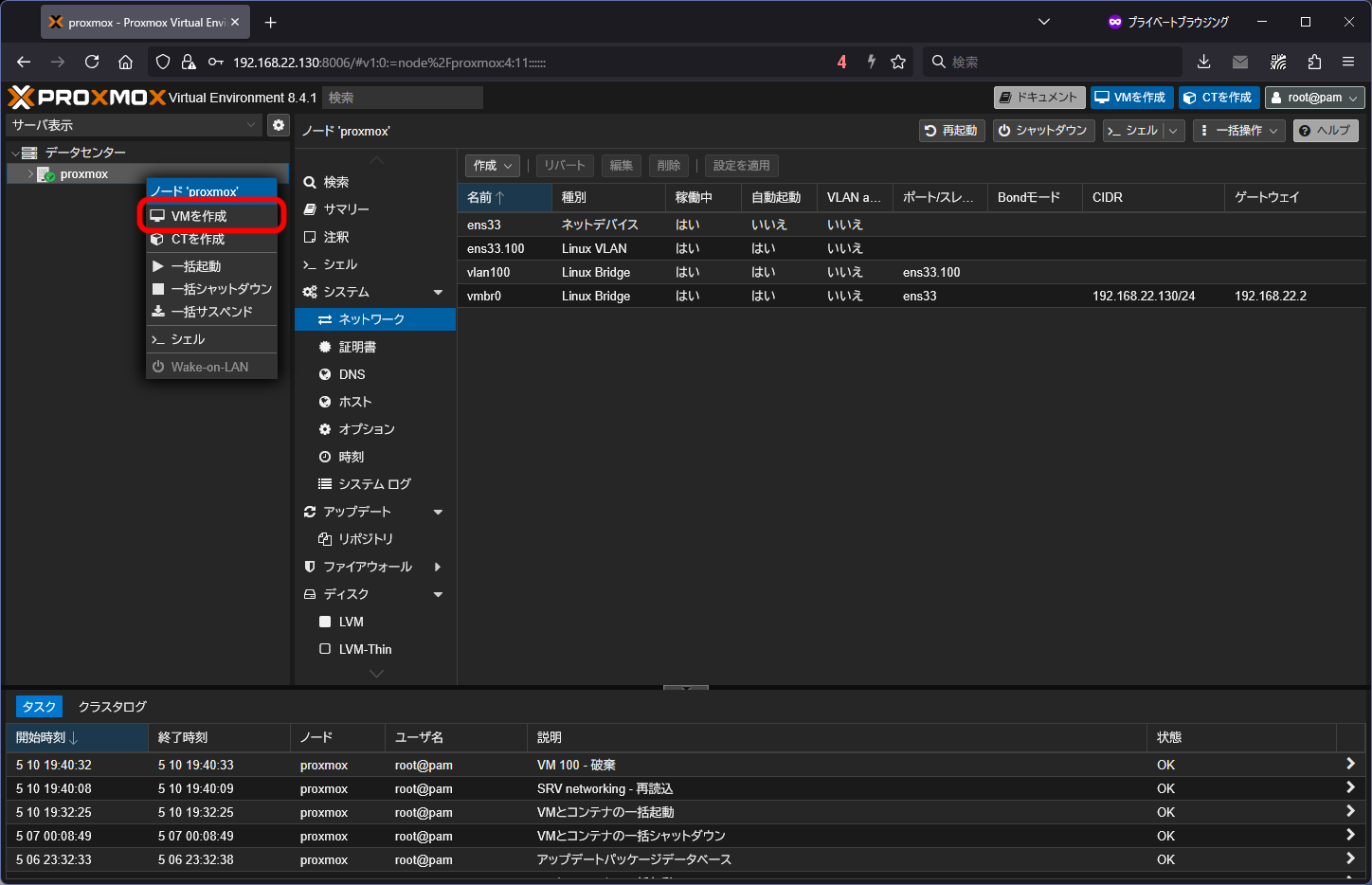

  1. まずは普通にVMを作成します。

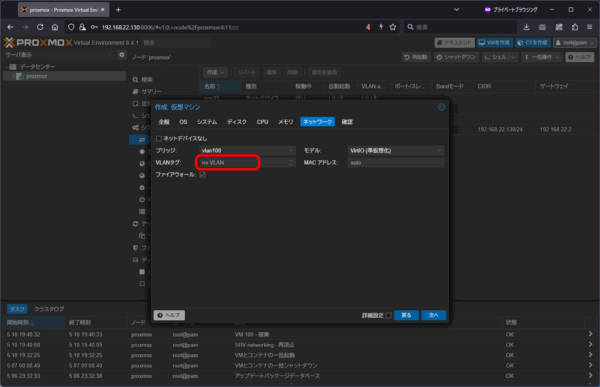

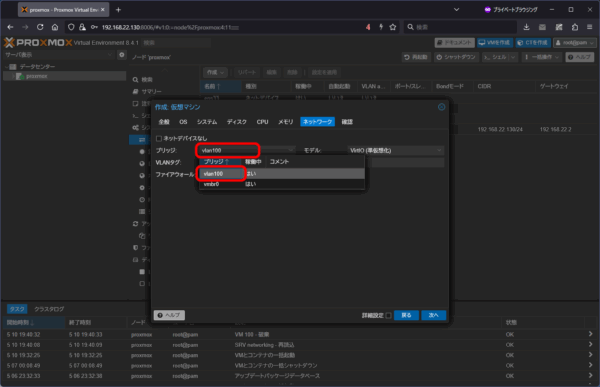

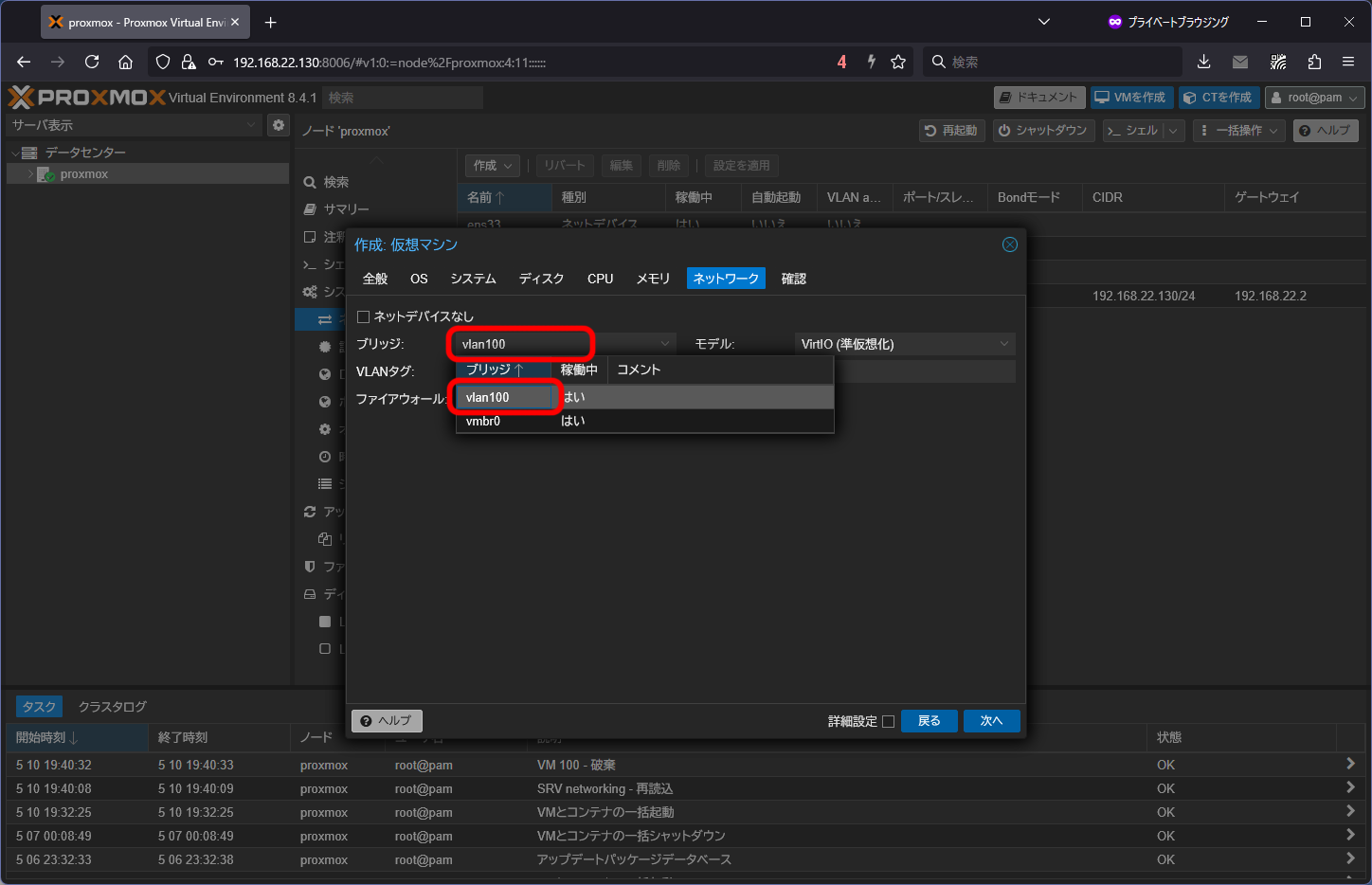

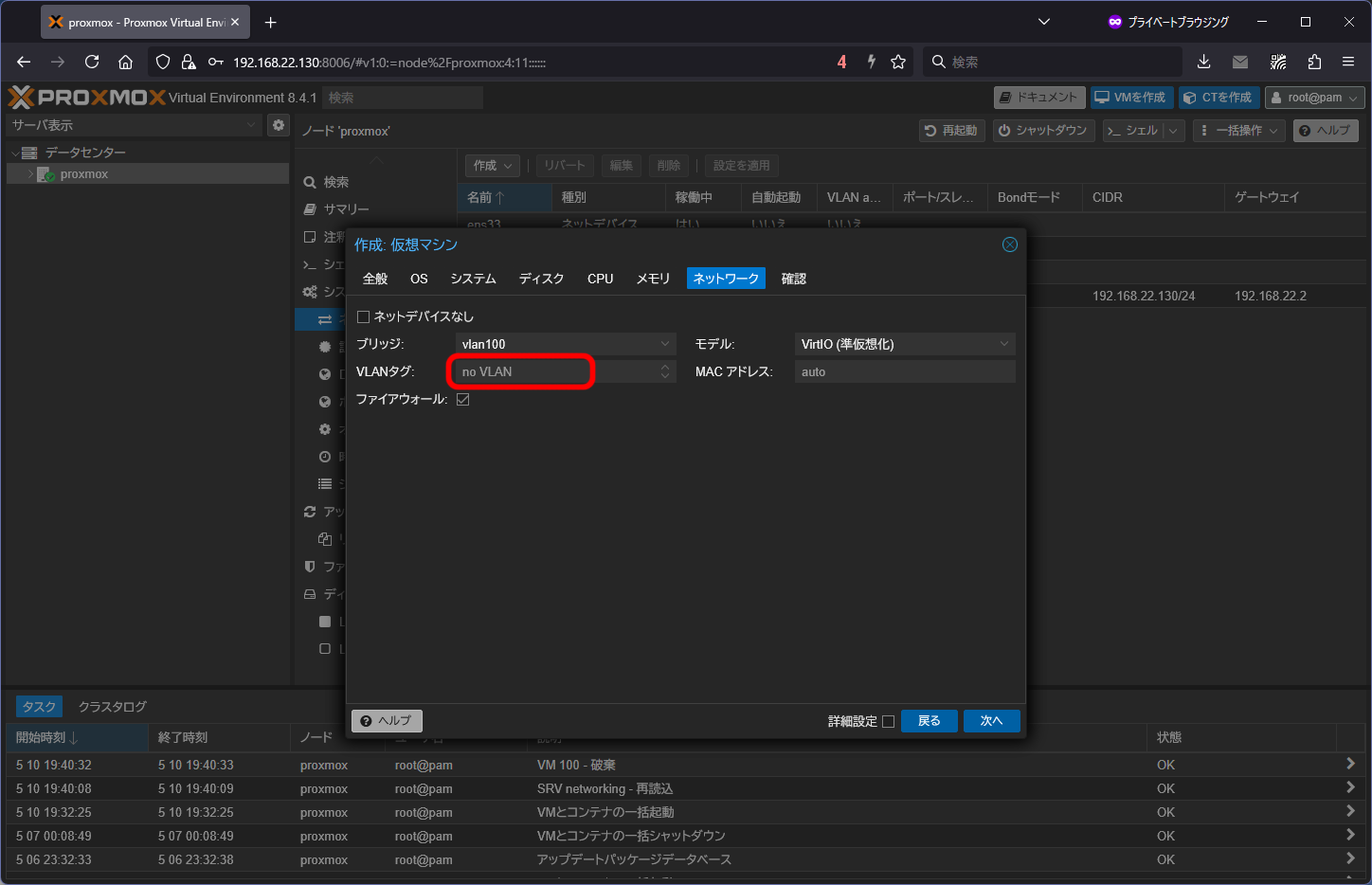

  2. 「ネットワーク」のタブまで進み、「ブリッジ」のプルダウンリストを表示すると、先ほど作成したvlan100が表示されるので、これを選択します。
  3. vlan100自体にはVLANを設定する必要がない（ブリッジインターフェースに紐付くサブインターフェースがVLAN情報を持っている）ため、「VLANタグ」は「no VLAN」（空欄）のままにします。

まとめ

Linuxのインターフェースの概念がそのままProxmox VEで活用できる一方で、Linux未経験者にとっては中々理解が難しいところがあります。
さらには手動で入力しなければならない部分も多く、ESXiと比べるとVLANの設定は難易度が少し高いですね。

ただしここまで設定できれば、ESXiと同じような形でVLANを利用できるようになるので、是非試してみてください。
